Franka Panda 机械臂驱动

用于控制 Franka Panda 机械臂的 DORA-RS 驱动节点。此驱动使用 PyBullet 进行仿真，并通过 DORA 数据流接受目标关节角度和笛卡尔位姿。

功能特性

Franka Panda 机器人 7 自由度关节控制
带逆运动学的笛卡尔位姿控制
夹爪控制（开/关）
PyBullet 物理仿真（可选 GUI）
兼容真实 Franka 机器人（需要 libfranka）

先决条件

1. 安装 DORA-RS

安装 DORA CLI：

cargo install dora-cli

# 检查版本
dora --version

2. 安装 Python 依赖

重要：dora-rs Python 包版本必须与 dora-cli 版本完全匹配。

pip install -r requirements.txt

# 验证版本匹配
dora --version        # 检查 CLI 版本
pip show dora-rs      # 应与 CLI 版本匹配

项目结构

franka/
├── franka_driver_node.py   # 主 DORA 驱动节点（PyBullet 仿真）
├── goal_publisher_node.py  # 测试用目标发布器示例
├── dataflow.yml            # DORA 数据流配置
├── requirements.txt        # Python 依赖
└── README.md

使用方法

快速开始

运行 DORA 数据流：

dora up
dora start dataflow.yml

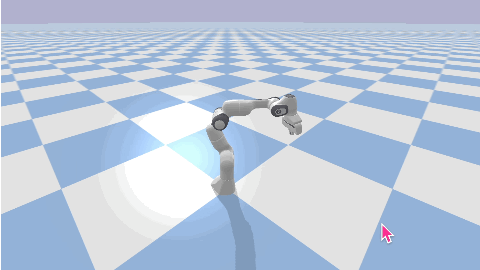

Franka Panda 仿真

监控日志：

dora logs franka_driver

停止数据流：

dora stop
dora destroy

使用 GUI 运行

在 dataflow.yml 中设置 FRANKA_GUI: "true" 以查看 PyBullet 可视化：

env:
  FRANKA_GUI: "true"

节点接口

输入

输入 ID	格式	描述
`target_joints`	JSON	目标关节角度（7 个值），单位：弧度
`target_pose`	JSON	目标笛卡尔位姿
`command`	String	控制命令
`gripper`	String/Float	夹爪命令

target_joints 格式

简单数组：

[0.0, -0.785, 0.0, -2.356, 0.0, 1.571, 0.785]

带参数：

{
  "joints": [0.0, -0.785, 0.0, -2.356, 0.0, 1.571, 0.785],
  "velocity": 0.3,
  "wait": true
}

target_pose 格式

{
  "x": 0.4,
  "y": 0.0,
  "z": 0.5,
  "rx": 3.14,
  "ry": 0.0,
  "rz": 0.0
}

命令

命令	描述
`start`	连接到仿真
`stop`	断开仿真连接
`home`	移动到初始位置
`get_joints`	获取当前关节位置
`get_pose`	获取当前末端执行器位姿

夹爪命令

命令	描述
`open`	打开夹爪（0.04m 宽度）
`close`	关闭夹爪（0.0m 宽度）
`0.0-0.04`	设置特定手指宽度

输出

输出 ID	格式	描述
`current_joints`	JSON 数组	当前 7 个关节位置，单位：弧度
`current_pose`	JSON 对象	当前末端执行器位姿
`status`	String	`idle`、`moving`、`completed`、`error`、`stopped`
`error`	JSON	状态为 `error` 时的错误详情

配置

环境变量

在 dataflow.yml 中设置或在运行前导出：

变量	默认值	描述
`FRANKA_SIMULATION`	`true`	使用 PyBullet 仿真
`FRANKA_GUI`	`false`	显示 PyBullet GUI
`FRANKA_TIME_STEP`	`0.001`	仿真时间步长
`FRANKA_MAX_VELOCITY`	`0.5`	最大关节速度（rad/s）
`FRANKA_MAX_FORCE`	`240.0`	最大关节力（N）

Franka Panda 规格

关节限位（弧度）

关节	下限	上限
J1	-2.8973	2.8973
J2	-1.7628	1.7628
J3	-2.8973	2.8973
J4	-3.0718	-0.0698
J5	-2.8973	2.8973
J6	-0.0175	3.7525
J7	-2.8973	2.8973

初始位置

home_position = [0.0, -0.785, 0.0, -2.356, 0.0, 1.571, 0.785]

集成示例

与运动规划器集成

nodes:
  - id: motion_planner
    path: your_planner.py
    inputs:
      goal: user_input/goal
    outputs:
      - joints

  - id: franka_driver
    path: franka_driver_node.py
    inputs:
      target_joints: motion_planner/joints
    outputs:
      - current_joints
      - status

与视觉系统集成

nodes:
  - id: camera
    path: camera_node.py
    outputs:
      - image

  - id: vision
    path: vision_node.py
    inputs:
      image: camera/image
    outputs:
      - target_pose

  - id: franka_driver
    path: franka_driver_node.py
    inputs:
      target_pose: vision/target_pose
    outputs:
      - status

故障排除

PyBullet 无法启动

确保已安装 pybullet：
```
pip install pybullet
```
检查显示问题（GUI 模式）：
```
export DISPLAY=:0  # Linux
```

DORA 无法启动

确保 DORA 守护进程正在运行：
```
dora up
```
检查数据流语法：
```
dora check dataflow.yml
```

节点初始化错误

如果看到 RuntimeError: Could not initiate node from environment variable：

版本不匹配 - dora-rs Python 包版本必须与 dora-cli 匹配：

# 检查版本
dora --version
pip show dora-rs

# 安装匹配版本修复
pip install dora-rs==<version>  # 匹配您的 CLI 版本

修复后重启 DORA 守护进程：

dora destroy
dora up
dora start dataflow.yml

真实机器人支持

对于真实 Franka Panda 机器人支持，您需要：

安装 libfranka
Franka 控制接口（FCI）访问权限
实时内核（推荐）

将 PyBullet 调用替换为 libfranka 调用以控制真实机器人。

源码

完整源码请参考：dora-examples/franka
